TRIANON ECHANGEUR 2017

changeurs thermiques à tubes ailettés tous matériau (Batteries)

En savoir plus: http://www.trianon-echangeur.com/produits/echangeurs-de-chaleur/

Batteries chaudes et froides sur mesure ou en série

Tous fluides et tous matériaux.

- fluides : eau, eau glycolée, vapeur, fréon, CO2 et NH3, fluides visqueux, huiles, autres

- matériaux: Aluminium, Alu prépient, AIMg, Cuivre, Cuivre étamé, Acier, Acier galvanisé, INOX 304L, 316 L …

- traitements de surface: eposy, Hérésite, Cataphorèse, Blygold

Toutes dimensions jusqu'à 12 m de longueur

Batteries cintrées

Batteries à tubes spiralés

Pression d'épreuve jusqu'à 50 bars

Fabrication aux normes DESP, calculs certifiés EUROVENT, ARI

Applications:

- Génie climatique; HVAC

- Chauffage

- Froid indutriel et process

- Industriels agro-alimentaire, phamaceutique, chimique

- Naval, armée

- Nucléaire

ECHANGEURS À PLAQUES ET JOINTS DÉMONTABLES SUR MESURE

En savoir plus: http://www.trianon-echangeur.com/produits/echangeurs-a-plaques-et-joints-demontables-sur-mesure/

Les échangeurs à plaques et joints sont composés d’un ensemble de plaques métalliques corruguées/cannelées par estampage à froid. La forme particulière de nos plaques leur confère un haut niveau de turbulence des fluides et un échange thermique optimal.

Ces plaques sont montées entre un bâti fixe et un bâti mobile, le serrage étant assuré par des tirants. Les plaques sont équipées de joints qui permettent d’assurer l’étanchéité de l’échangeur et la circulation des fluides.

Notre large gamme permet de répondre aux besoins courants et spécifiques du traitement des fluides (chargé, visqueux, corrosif…) dans toutes les industries pour refroidir, réchauffer, récupérer la chaleur, condenser et évaporer.

 Haute efficacité thermique et transfert de chaleur optimal

 Design compact avec des surfaces d’échange thermique optimisées et une empreinte au sol limitée

 Faibles coûts d’installation

 Démontage propre, facile et rapide

 Hauts niveaux de performances avec de faibles volumes de rétention

 Design modulaire et flexible

Récupérateurs à courant croisé

En savoir plus: http://www.trianon-echangeur.com/produits/recuperateurs-a-courant-croise/

Les échangeurs de chaleur à plaques permettent de transférer de la chaleur entre deux flux d’air chaud et froid au travers des plaques et avec un rendement pouvant atteindre jusqu’à 90%.

L’usage de cet équipement permet d’améliorer considérablement l’efficacité énergétique des installations de traitement de l’air.

 Haute efficacité jusqu’à 90%

 Étanchéité entre les flux d’air

 Faibles pertes de charge

 Pressions différentielles élevées jusqu’à 4500 Pa

 Faibles coûts d’installation et de fonctionnement

 Adaptation facile à tout type d’installation jusqu’à 100 000 m3/h

 Matériaux adaptés à des environnements agressifs

 Absence de pièces en mouvement

 Entretien facile et maintenance minimale

 Action efficace contre le bruit

Echangeurs Microcanaux

En savoir plus: http://www.trianon-echangeur.com/produits/echangeurs-microcanaux/

Compact, léger et robuste

• Jusqu’à 50% de réduction de l’épaisseur et du poids par rapport aux échangeurs traditionnels à tubes ailettes

• Augmentation de la durée de vie de l’échangeur – meilleure résistance à la corrosion : pas de corrosion galvanique

• Résistant à de hautes pressions de fonctionnement (développement futur sur le CO2)

• Ailettes résistantes aux nettoyages haute pression

Économique et écologique

• Aluminium : moins élevé que le cuivre et moins volatile

• Charge de fluide réfrigérant réduite jusqu’à -30%

• Pertes de charge sur le fluide réduites jusqu’à -60%

• Pertes de charge sur l’air réduites jusqu’à -30% : permet de réduire la consommation et la taille des ventilateurs, le niveau sonore, la section frontale

• Matériau unique : recyclage sans frais supplémentaires

• Moins sensible à l’encrassement – pas de dégradation des performances

Récupération de chaleur

En savoir plus: http://www.trianon-echangeur.com/produits/recuperation-de-chaleur/

Optimisons nos consommations énergétiques !

Nous avons des solutions sur mesure

 Haute efficacité thermique pour une récupération de chaleur optimale (fumées, vapeur …)

 Hausse de rendement du procédé

 Optimisation des procédés avec la chaleur fatale

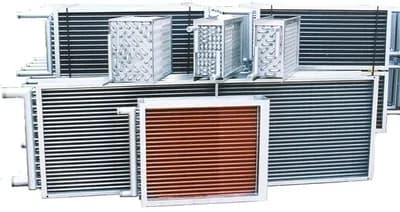

1-1 Echangeurs de chaleur à tubes ailetés

Fiche Technique: Batteries.pdf

Batteries chaudes et froides sur mesure ou en série

Tous fluides et tous matériaux.

- fluides : eau, eau glycolée, vapeur, fréon, CO2 et NH3, fluides visqueux, huiles, autres

- matériaux: Aluminium, Alu prépient, AIMg, Cuivre, Cuivre étamé, Acier, Acier galvanisé, INOX 304L, 316 L …

- traitements de surface: eposy, Hérésite, Cataphorèse, Blygold

Toutes dimensions jusqu'à 12 m de longueur

Batteries cintrées

Batteries à tubes spiralés

Pression d'épreuve jusqu'à 50 bars

Fabrication aux normes DESP, calculs certifiés EUROVENT, ARI

Applications:

- Génie climatique; HVAC

- Chauffage

- Froid indutriel et process

- Industriels agro-alimentaire, phamaceutique, chimique

- Naval, armée

- Nucléaire

Fiche Technique: Registres.pdf et Separateurs gouttelettes.pdf

1-2 Echangeurs à microcanaux - NOUVEAU

Fiche Technique: Echangeurs microcanaux.pdf

Les échangeurs à microcanaux reposent sur une nouvelle technologie qui permet d’allier haute performance énergétique à un encombrement minimal pour un prix très attractif dû à sa structure réalisée entièrement en aluminium.

Cette nouvelle technologie permet par ailleurs une réduction du volume d’air de 35%, de la quantité de fluide réfrigérant de 30% et de la surface d’échange de 40% par rapport à un échangeur à tubes ailetés classique pour obtenir le même échange thermique.

Matériaux: Aluminium Al3003, Al4045, Al4343, Al3102

Profils des tubes : 25x21 mm et 33x25 mm

2-1 Echangeur de chaleur à plaques brasées haute performance L-Line.

Fiche Technique: Plaques.pdf

Plaque en INOX et brasure en cuivre ou nickel.

Très larges conditions utilisations :

Inox/cuivre : -195°C/230°C 30 Bars

Inox/Nickel : -195/350°C 10 bars

Fabrication spécifique pour une utilisation jusqu'à 100 bars.

2-2 Echangeur à plaques brasées très hautre performance R-Line

Fiche Technique: Plaques Refrigeration.pdf

Evaporateurs - Condenseurs pour haute pression

Plaque en INOX et brasure en cuivre.

Conditions utilisations à haute pression :

-195°C/2150°C 45 Bars

Fabrication optimisée pour R401A, R404A, R407C, R507 et R134A...

2-3 Echangeur Thermique à plaques SAFEPLATE : NOUVEAU

Fiche Technique: Echangeurs plaques SAFE.pdf

Echangeur à DOUBLES Plaques brasées

Cette nouvelle conception permet une sécurité optimale pour garantir une étancheïté parfaite entre les deux fluides.Chaque flux étant séparé par deux plaques brasées, aucune contamination n'est possible entre les deux fluides.

Plaque en INOX et brasure en cuivre ou nickel.

Très larges conditions utilisations :

Inox/cuivre : -195°C/230°C 30 Bars

Inox/Nickel : -195/350°C 10 bars

Fabrication spécifique pour une utilsation jusqu'à 100 bars.

2-4 Echangeurs à plaques sur mesure et démontables

Fiche Technique: Echangeurs plaque sur mesure.pdf

Echangeur à plaques haute performance d'échange

Matériaux : INOX 304, 316L, 254 SMO, Titane

Fabrication sur mesure à l'unité ou en série.

Très nombreuses applications:

- Condenseur / Evaporateur

- Production d'eau chaude

- applications industrielles, Agro-alimentaire

3-1 Echangeurs de chaleur tubulaires haute performance tout INOX

Fiche Technique: Echangeurs Tubes coaxiaux.pdf

Nouvelle technologie à très haut niveau d'échange thermique. Echangeur de Chaleur Tubulaire en Calandre tout INOX - Tubes rénurés en spirale permettant une grande surface d'échange. Large conditions d'utilisation : 250 °C - 35 bars. Idéal pour la vapeur. Résistance à la corrosion . Très faible coût de maintenance. Design conçu pour limiter l'encrassement. Installation verticale pour un gain d'encombrement. Fabrication sur mesure. Connections sur mesure en V ou droites.

Fiche Technique: Echangeurs Tubes Inox.pdf

3-2 Echangeurs de chaleurs tubulaires PHARMA P-Line INOX.

Fiche Technique: Echangeurs Tubulaire.pdf

Echangeur de Chaleur Tubulaire en Calandre tout INOX spécialement conçu pour les applications pharmaceutiques. Echangeur haute perfermance. Surface parfaitement lisse (Ra<0.5) Double réseau tubulaire ppur éviter toute contamination. Large conditions d'utilisation :-23/250 °C 16 bars en standard. Fabrication sur mesure.

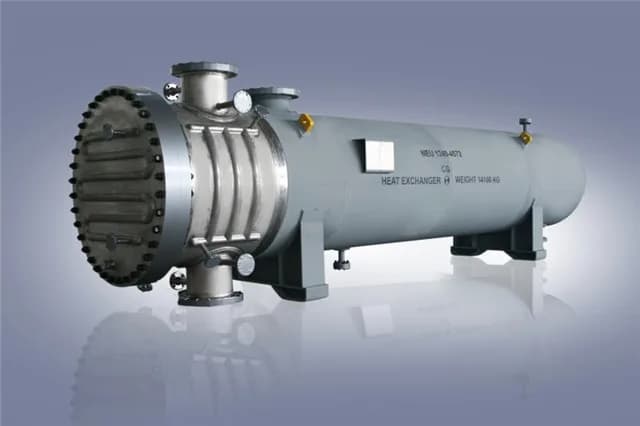

3-3 Echangeurs tubulaires en calandre grande capacité.

Fiche Technique: Echangeurs Calandre.pdf

Echangeur de chaleur Tulaire sur mesure. Grande capacité d'échange. Cuve en Acier, Inox, Titan, Cuivre Tubes droits ou en U Diamêtre pouvant attendre 4000 mm . Poids maxi : 40 000 kg

Aéroréfrigérants - Evaporateurs - Condenseurs.

Fiche Technique: Aerorefrigerants.pdf

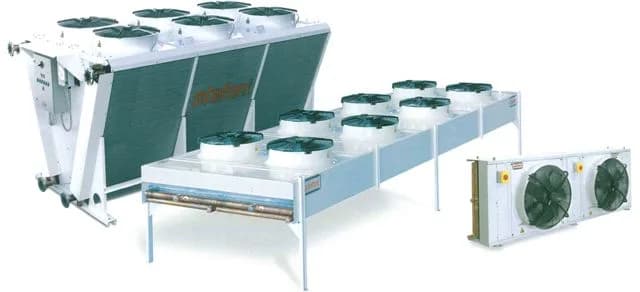

4.1 Aéroréifrigérants - Dry-cooler

Haute Efficacité - Faible niveau sonore - basse consommation

Puissance de 6 à 2500 kw

Modèles en V : 84 modèles à partir de 32 dB(A)

Modèles Horizontaux et verticaux : 354 modèles à partir de 23 dB(A)

- Collecteurs et coudes protégés par carter

- Carosserie en acier galvanisé + peinture anticorrosion

- Visserie INOX

- Motoventilateurs : haute performance IP54

- Epreuve d'étancheité minimum 33 bars

- Nouvelle Gamme CO2 et NH3

Options : Adiabatique - Traitements anti-corrosion des batteries - Tubes INOX - Carrosserie et chassis INOX - Coffret de raccordement - Variateur de vitesse avec sonde - Ventilateur Monophasés

4.2 Evaporateurs - Frigorifères

Haut rendement et faible charge réfrigérant

Gamme commerciale et industrielle : 410 modèles

Puissances de 0.5 KW à 147 KW - 1 à 5 ventillateurs

Gammes complètes pour installations CO2 et NH3

- Support et fixations en INOX

- Motoventilateurs haute rendement

- Charpente en aluminium avec peinture anti-corrosion ( RAL9002)

- Fluides : HFC, HCFC, NH3, CO2 et eauglycolée

- Détente directe et alimentation par pompe

Options : Traitement anti-corrosion des batteries - Tubes INOX - Dégivrage - Insonorisation avec tôle en plomb - Version aspirante du ventilateur - Système porte filtre en aspiration

4.3 Aérocondenseurs

Haute Efficacité - Faible niveau sonore - basse consommation

Puissance de 6 à 2500 kw

Modèles en V : 84 modèles à partir de 32 dB(A)

Modèles Horizontaux et verticaux : 354 modèles à partir de 23 dB(A)

- Collecteurs et coudes protégés par carter

- Carosserie en acier galvanisé + peinture anticorrosion

- Visserie INOX

- Motoventilateurs : haute performance IP54

- Epreuve d'étancheité minimum 33 bars

Nos ballons réalisés en INOX 316 sont garantie 10 ans.

Fiche Technique: Ballons.pdf

Production ECS par serpentins en acier inoxydable.

Modèles de 1 à 6 serpentins pour combiner plusieurs sources d'apports calorifiques ou frigorifiques.

Contenance: de 115 à 1000 litres

Température d'utilsation jusque

Disponible en version 1500 et 2000 litres

délais de livraison 2 semaines environ

prix usine

Fabrication sur mesure à l'unité ou en série.

Nombreuses applications:

- industrie pharmaceutique

- industrie chimique

- agro-alimentaire
