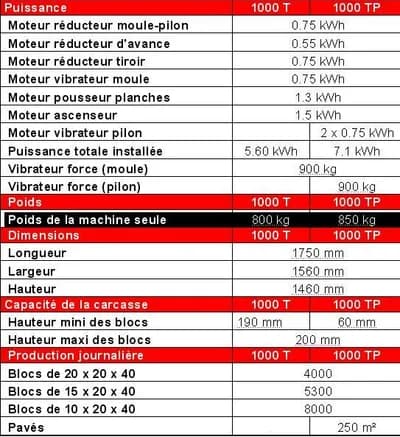

TETRA BLOC 1000F

Ligne semi-automatique pour la fabrication de produits en béton

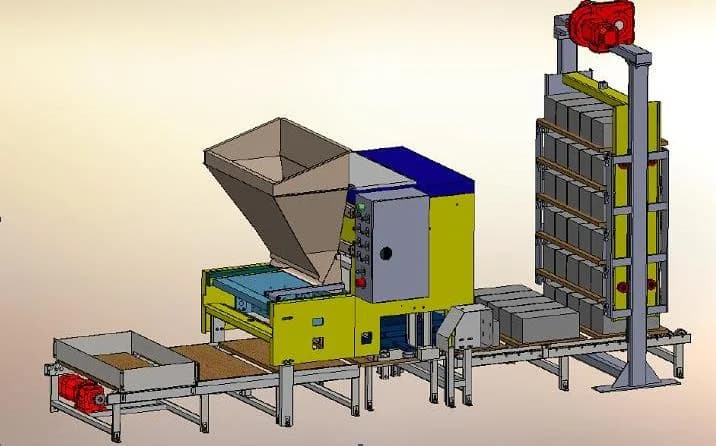

Ligne de production comprenant une machine semi-automatique de type TB1000, un magasin à planches d’une capacité de 5 planches, d’un convoyeur motorisé permettant d’éjecter les planches chargées de la machine et d’amener une planche vide sous le moule et d’un ascenseur motorisé de 5 niveaux au pas de 350 mm.

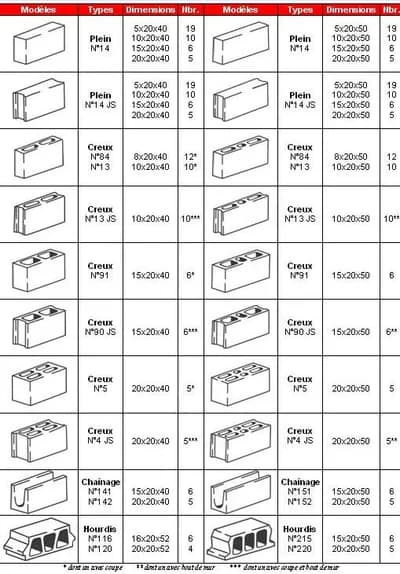

Produits standards réalisables avec les "TETRA BLOC 1000F"

Pour tout autre modèle, merci de nous contacter.

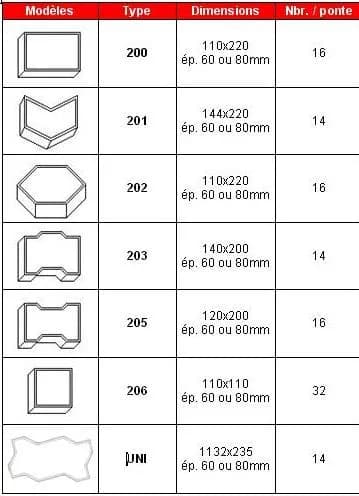

Pavés standards réalisables avec la "TETRA BLOC 1000F TP"

Pour tout autre modèle, merci de nous contacter.

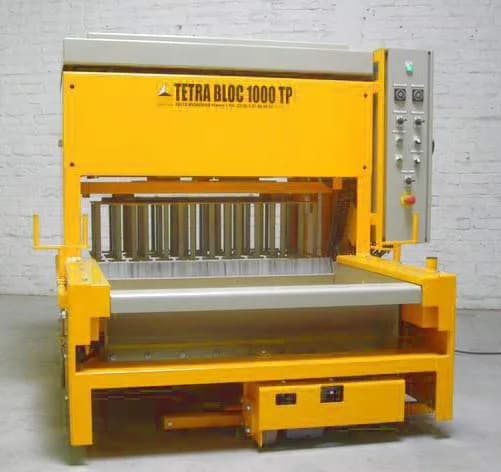

Pondeuses semi-automatique « TETRA BLOC 1000 »

Les pondeuses semi-automatiques TETRA BLOC 1000 permettent de réaliser des produits de longueur 40cm ou 50cm, le modèle TP permet en plus de réaliser des pavés auto-bloquants.

La production journalière de ce type d'équipement correspondant à plusieurs pondeuses TOUTAGGLO (suivant le type de produit), il peut donc être interessant de faire ce choix. Cependant il faut prendre en compte l'encombrement, le poids de la machine ainsi que la surface nécessaire pour travailler dans de bonnes conditions.
En effet, il sera moins facile de déplacer une TB 1000 plutôt qu'une ou deux pondeuses TOUTAGGLO.

Une TETRA BLOC 1000 nécessite une dalle bétonnée de 500 à 600 m², une pondeuse TOUTAGGLO nécessite une surface allant de 150 à 200 m² (suivant le modèle).

La TB1000 T est équipée de vibrateurs électriques triphasés 220V ou 380V - 2,80kWh.
La TB1000 TP est équipée de vibrateurs électriques triphasés 220V ou 380V - 2,80kWh et 4,25kWh (en mode pavés).

Important:
La liste des blocs présentée dans les pages Blocs de 40cm et Blocs de 50cm n'est pas exhaustive. Nous fabriquons également des moules pour la réalisation de "blocs à bancher", de "blocs poteau d'angle" ainsi que tout type de moules spéciaux sur demande.

Voir la fiche technique dans les fiches PDF

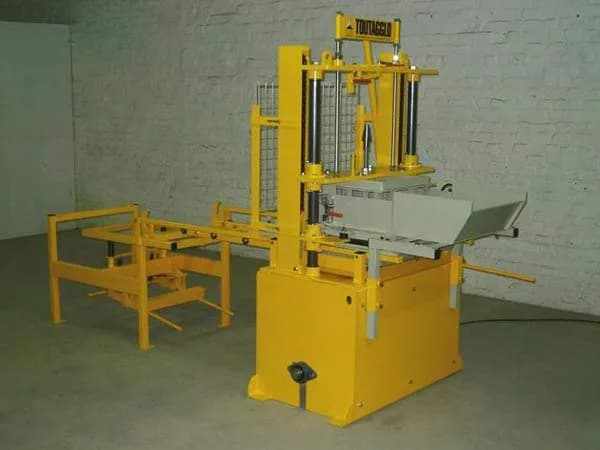

La Presse Fixe PM60-45 permet la fabrication d'une grande diversité de produits, sur des panneaux en bois.
Chaque jour on réalise entre 300 et 400 panneaux, ou 200 panneaux pour les pavés TRIEF.
Pour déterminer la production journalière, il suffit de multiplier ce nombre par le nombre de blocs (ou pavés, etc) que l'on réalise par opération.
Exemple: on produit 4 pavés TRIEF par panneau, donc : 4 x 200 = 800 U. par jour.

La PM60-45 peut-être équipée d'une trémie ou d'un tiroir. Il existe également un ensemble table de démoulage et trémie spécialement dediés à la production des pavés TRIEF.

Le Tiroir à l"avantage de permettre un remplissage plus rapide du moule; il accroît donc la production.
La Trémie, lors de la fabrication de pavés autobloquants standards, offre le possibilité d'utiliser un béton basique lors de la première opération de remplissage/vibration, puis d'utiliser un béton coloré pour le remplissage final. Cela permet de réaliser des pavés de couleur à moindre coût.

La PM60-45 est équipée, au choix, de deux vibrateurs électriques monophasés 220V - 0,55kWh OU de deux vibrateurs électriques triphasés 220/380V - 0,55kWh.

Important:
La liste des blocs présentée dans la page Blocs n'est pas exhaustive. Nous fabriquons également des moules pour la réalisation de "blocs à bancher", de "blocs poteau d'angle" ainsi que tout type de moules spéciaux sur demande.

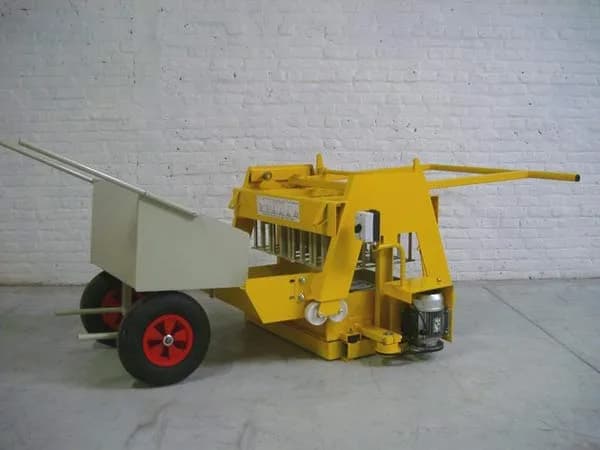

Pondeuse manuelle « TOUTAGGLO »

COMMENT CHOISIR LE MODÈLE DE PONDEUSE QUI CORRESPOND LE MIEUX À VOS BESOINS?

1) Définir le(s) type(s) de bloc(s) que vous désirez fabriquer
- si vous souhaitez des blocs de longueur 40 cm, vous aurez le choix entre trois modèles : P60/40 , P80/40 ou P100/40
- si vous souhaitez des blocs de longueur 50 cm, vous aurez le choix entre deux modèles : P60/50 , P80/50

Cependant, il est possible (avec des moules spéciaux) de réaliser des blocs de longueur 40 cm avec les P60/50 et P80/50.
Cela peut-être très intréressant si vous voulez faire à la fois des blocs de 40cm et des hourdis en longeur 50cm; vous aurez alors une production de hourdis bien plus importante qu'avec les P60/40, P80/40 et P100/40.

Les pondeuses TOUTAGGLO existent toutes en trois versions:
- électrique monophasé 220V - 1,1kWh
- électrique triphasé 220/380V - 0,75kWh
- essence 5Cv

La surface de production nécessaire varie de 150 à 200 m² (suivant le modèle).

2) La production journalière souhaitée
Nous vous invitons à consulter le tableau récapitulatif ci-dessous. Biensûr il est possible de cumuler plusieurs machines pour obtenir des productions plus importantes. Dans ce cas nous recommandons fortement de prendre des pondeuses du même type: cela permet d'interchanger les moules d'une machine à l'autre.

Voir la fiche technique dans les fiches PDF.
