ZEDEM

Trappes tri sélectif, gaines verticales, vidoirs pour la collecte et la circulation des déchets et du linge sale.

ZEDEM
  • Adresse :

    Bât.3 Imm. I.B.S.
     24, Avenue Joannès Masset
     69009   LYON

  • Téléphone :

    +33 (0)4 78 24 49 73

  • Fax :

    +33 (0)4 78 52 36 69

  • Site :

    zedem.fr

Depuis 1932, Zedem propose des services de vidoirs, gaines verticales ou tri selectif pour la collecte et la circulation des déchets et du linge sale.

Zedem

Matériaux réfractaires, conduits préfabriqués, vide-ordures

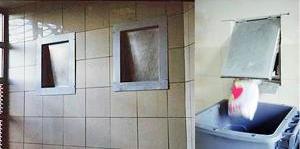

Trappes

Trappes tri sélectif

Trappe basculante passe-paquets « Oscar » CF 20 min, PF ¾ h, passage libre 400 x 500 Ht

Trappe ayant un passage libre de 400x420 mm.

La trappe est légèrement inclinée et un vérin à gaz accompagne sa fermeture en douceur sans nuisance sonore.

Le panneau basculant de 400x500 mm est en inox aspect "peau de porc".

Le cadre de 120 mm tout le tour est en acier 20/10°, il peut être peint à la couleur souhaitée : nous donner ref. RAL de la couleur.

La trappe est à cheviller en façade par 8 fixations.

Elle doit être garnie à l'arrière, en pourtour et sous la bavette, par du papier thermique ( fourni avec la trappe).

Réservation béton à prévoir :

Larg.500 x ht 600 mm en inclinant la partie arrière basse du mur à 45° pour le passage de la bavette.



Trappe basculante passe-paquets non coupe-feu

Trappe ayant un passage libre de 400x420 mm.

La trappe est légèrement inclinée et un vérin à gaz accompagne sa fermeture en douceur sans nuisance sonore.

Le panneau basculant de 400x500 mm est en inox aspect "peau de porc".

Le cadre de 120 mm tout le tour est en acier 20/10°, il peut être peint à la couleur souhaitée : nous donner ref. RAL de la couleur.

La trappe est à cheviller en façade par 8 fixations.

Réservation béton à prévoir :

Larg.500 x ht 600 mm en inclinant la partie arrière basse du mur à 45° pour le passage de la bavette.

Trappe fixe passe-bouteilles



Trappe fixe avec opercule passe-bouteille Diam. 150 mm en partie basse.



Cotes hors tout de l'ensemble Ht 740 x Larg 640 mm ( sur le modèle des trappe passe-paquets et trappe passe-cartons)



La trappe est légèrement inclinée vers l'arrière.



Le panneau fixe de 400x500 mm est en inox aspect "peau de porc".



La bavette accompagnant les déchets est recouverte d'insonorisant.



Le cadre de 120 mm tout le tour est en acier 20/10°, il peut être peint à la couleur souhaitée : nous donner ref. RAL de la couleur.



La trappe est à cheviller en façade par 8 fixations.



Réservation béton à prévoir: Larg.500 x ht 600 mm en inclinant la partie arrière basse du mur à 45° pour le passage de la bavette.

Trappe passe-cartons

Trappe avec volet pivotant de passage libre de Ht 250 x Larg.380 mm.

Cotes hors tout de l’ensemble Ht 740 x Larg 640 mm ( sur le modèle des trappe passe-paquets et trappe passe-bouteilles)

La trappe est légèrement inclinée vers l’arrière.

Le panneau fixe de 400x500 mm ainsi que le volet sont en inox aspect “peau de porc”.

Le cadre de 120 mm tout le tour est en acier 20/10°, il peut être peint à la couleur souhaitée: nous donner ref. RAL de la couleur.

La trappe est à cheviller en façade par 8 fixations.

Réservation béton à prévoir :

Larg.500 x ht 600 mm en inclinant la partie arrière basse du mur à 45° pour le passage de la bavette.

Gaines

Gaines verticales vide-déchets / Vide-linge

  • Habitat collectif (Remplacement de parties de fûts endommagés)
  • Habitat individuel
  • Hôpitaux
  • Cantines
  • Maison de retraites

Section ou Diam. de 300 mm à 600 mm

Sur-mesure

Insonorisation à la demande

Réalisable en :

  • Acier 15/10°, 20/10° présentation peinture époxy
  • Acier galvanisé à chaud 15/10°, 20/10° présentation brute de galvanisation
  • Inox 15/10° ( Passivage en option si gaine non encloisonnée )

Schéma de principe de gaine vide-déchets ou vide-linge

Partie haute :

  • Bouchon
  • ou sortie ventilation en toiture :
    • Ventilation en sortie pleine section : aspirateur statique
    • Ventilation après cône de réduction : fût lisse inox Diam. 150 mm et chapeau chinois



Partie basse :

Obturateur à bras cranté faisant office de ralentisseur ou obturateur à glissière simple.
Fiche technique

2 types de portes sont proposées :

  • Porte type vide-linge non CF, passage libre modulable à la demande. Option garniture feu disponible (Sans PV)
    Fiche technique
  • Portes CF 2h à partir d’un Diam. 500 mm de gaine.

Les cannes pour débouchage des gaines vide-ordures par effet mécanique

  • Polypropylène incassable et résistant au gel.
  • Raccords spéciaux en laiton, indéverrouillables.
  • Introduction manuelle ( portée 25 à 30 m)

Longueurs disponibles :  1 ml ou 1,50 ml

Diamètre disponible :     22 mm ou 27 mm
